MiWo sendvičpaneļi sienām
ARPANEL MiWo sienu sendvičpaneļu veidi
ARPANEL S MiWo sienu sendvičpaneļi – standarta stiprinājumu sistēma
ARPANEL S MiWo un MiWo MXL sienas sendvičpaneļi ir izgatavoti no diviem apšuvumiem (iekšējā un ārējā, kas izgatavoti no cinkotas un pārklātas tērauda loksnes, un strukturālas un izolējošas serdes, kas izgatavota no minerālvates. Kodols nodrošina panelim izcilas ugunsdrošības īpašības, kā arī termiskos un akustiskos parametrus, un apvienojumā ar augstākās kvalitātes cinkotā tērauda loksni ir atbildīgs par augstu mehānisko izturību un ilgmūžību, kas nozīmē ilgstošu kalpošanas laiku. Sendvičpaneļu struktūra nodrošina ātru un vienkāršu montāžu gan horizontālā, gan vertikālā izvietojumā. Visi šie faktori padara ARPANEL S MiWo un MiWo MXL sienas sendvičpaneļus atbilstošus augstākajiem Eiropas standartiem. Tie ir ideāli piemēroti objektiem, kur ugunsdrošība ir ļoti svarīga, piemēram, ārējām un iekšējām ugunsdrošības starpsienām. Savukārt ARPANEL MiWo MXL sendvičpaneļi ar paaugstinātu serdes blīvumu ir ideāls risinājums, ja nepieciešams izmantot produktus ar paaugstinātu kravnesību un mehānisko izturību, lai izvairītos no papildu konstrukcijas elementu uzstādīšanas.
| Biezums [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | 220* | 242* |
| Stiprinājumu sistēma | standarta | ||||||||
| Izolācijas pildījums | MiWo minerālvate | ||||||||
| Plāksnes platums [mm] | 1000 / 1100 / 1150 | ||||||||
| Pieejamie garumi [m] | 2-14,5 | ||||||||
| Apšuvuma biezums [mm] | ār. 0,5-0,7 / iekš. 0,5-0,7 | ||||||||
| Pildījuma blīvums [kg/m³] | 105±10% | ||||||||
| Svars [kg/m²] | 17,5 | 19,6 | 21,8 | 25,0 | 26,1 | 28,3 | 30,4 | 32,6 | 35 |
| Siltuma caurlaidības koeficients Ud,S = W/[m² x K] | 0,48 | 0,39 | 0,32 | 0,26 | 0,24 | 0,22 | 0,20 | 0,18 | 0,16 |
| Ugunsgrēka īpašības: | |||||||||
| saskaņā ar. PN-B-02867 | NRO | ||||||||
| saskaņā ar. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| saskaņā ar. PN-EN 13501-2 VERTIKĀLS | E 60 / EI 60 |
E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 |
| saskaņā ar. PN-EN 13501-2 LĪMENIS | E 60 / EI 60 | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
| saskaņā ar. PN-EN 13501-2:2016 GRIESTI | NPD | EI 30 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 |
| saskaņā ar. PN-EN 13501-5 | neattiecas | ||||||||
| Īpatnējā skaņas izolācija [Rw(C,Ctr) dB] | 30 (-1;-2) | 32 (-1;-3) | 32 (-1;-3) | 32 (-2;-4) | 32 (-2;-4) | 32 (-3;-5) | 31 (-1;-3) | 31 (-1;-3) | 31 (-1;-3) |
| Skaņas absorbcijas koeficients [αw] | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| * 220 mm un 242 mm biezi paneļi tiek ražoti pēc īpaša pasūtījuma, vienojoties par to ar ražotāju. | |||||||||

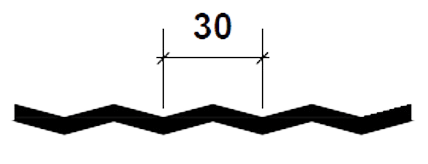

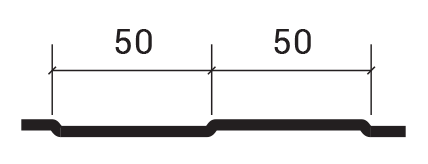

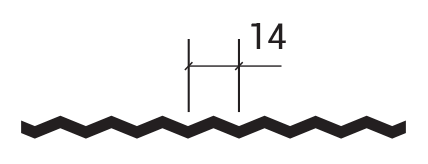

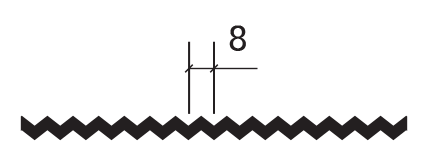

Ārējā apšuvuma profils

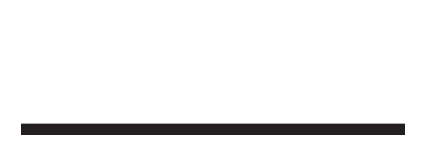

Iekšējā apšuvuma profils
ARPANEL S MiWo MXL sienu sendvičpaneļi – standarta stiprinājumu sistēma
ARPANEL S MiWo un MiWo MXL sienas sendvičpaneļi ir izgatavoti no diviem apšuvumiem (iekšējā un ārējā, kas izgatavoti no cinkotas un pārklātas tērauda loksnes, un strukturālas un izolējošas serdes, kas izgatavota no minerālvates. Kodols nodrošina panelim izcilas ugunsdrošības īpašības, kā arī termiskos un akustiskos parametrus, un apvienojumā ar augstākās kvalitātes cinkotā tērauda loksni ir atbildīgs par augstu mehānisko izturību un ilgmūžību, kas nozīmē ilgstošu kalpošanas laiku. Sendvičpaneļu struktūra nodrošina ātru un vienkāršu montāžu gan horizontālā, gan vertikālā izvietojumā. Visi šie faktori padara ARPANEL S MiWo un MiWo MXL sienas sendvičpaneļus atbilstošus augstākajiem Eiropas standartiem. Tie ir ideāli piemēroti objektiem, kur ugunsdrošība ir ļoti svarīga, piemēram, ārējām un iekšējām ugunsdrošības starpsienām. Savukārt ARPANEL MiWo MXL sendvičpaneļi ar paaugstinātu serdes blīvumu ir ideāls risinājums, ja nepieciešams izmantot produktus ar paaugstinātu kravnesību un mehānisko izturību, lai izvairītos no papildu konstrukcijas elementu uzstādīšanas.
| Biezums [mm] | 100 | 120 | 150 | 160 | 180 | 200 | |||
| Stiprinājumu sistēma | standarta | ||||||||
| Izolācijas pildījums | MiWo minerālvate | ||||||||
| Plāksnes platums [mm] | 1000 / 1100 / 1150 | ||||||||
| Pieejamie garumi [m] | 2-14,5 | ||||||||
| Apšuvuma biezums [mm] | ār. 0,5-0,7 / iekš. 0,5-0,7 | ||||||||
| Pildījuma blīvums [kg/m³] | 113±10% | ||||||||
| Svars [kg/m²] | 20,3 | 22,6 | 26,1 | 27,2 | 29,5 | 31,8 | |||
| Siltuma caurlaidības koeficients Ud,S = W/[m² x K] | 0,40 | 0,33 | 0,27 | 0,25 | 0,22 | 0,20 | |||
| Ugunsgrēka īpašības: | |||||||||
| saskaņā ar. PN-B-02867 | NRO | ||||||||
| saskaņā ar. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| saskaņā ar. PN-EN 13501-2 VERTIKĀLS | E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | |||
| saskaņā ar. PN-EN 13501-2 LĪMENIS | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 240 |
E 240 / EI 240 |
|||
| Īpatnējā skaņas izolācija [Rw(C,Ctr) dB] | 31 (-1,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | |||
| Skaņas absorbcijas koeficients [αw] | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |||
Ārējā apšuvuma profils
Iekšējā apšuvuma profils

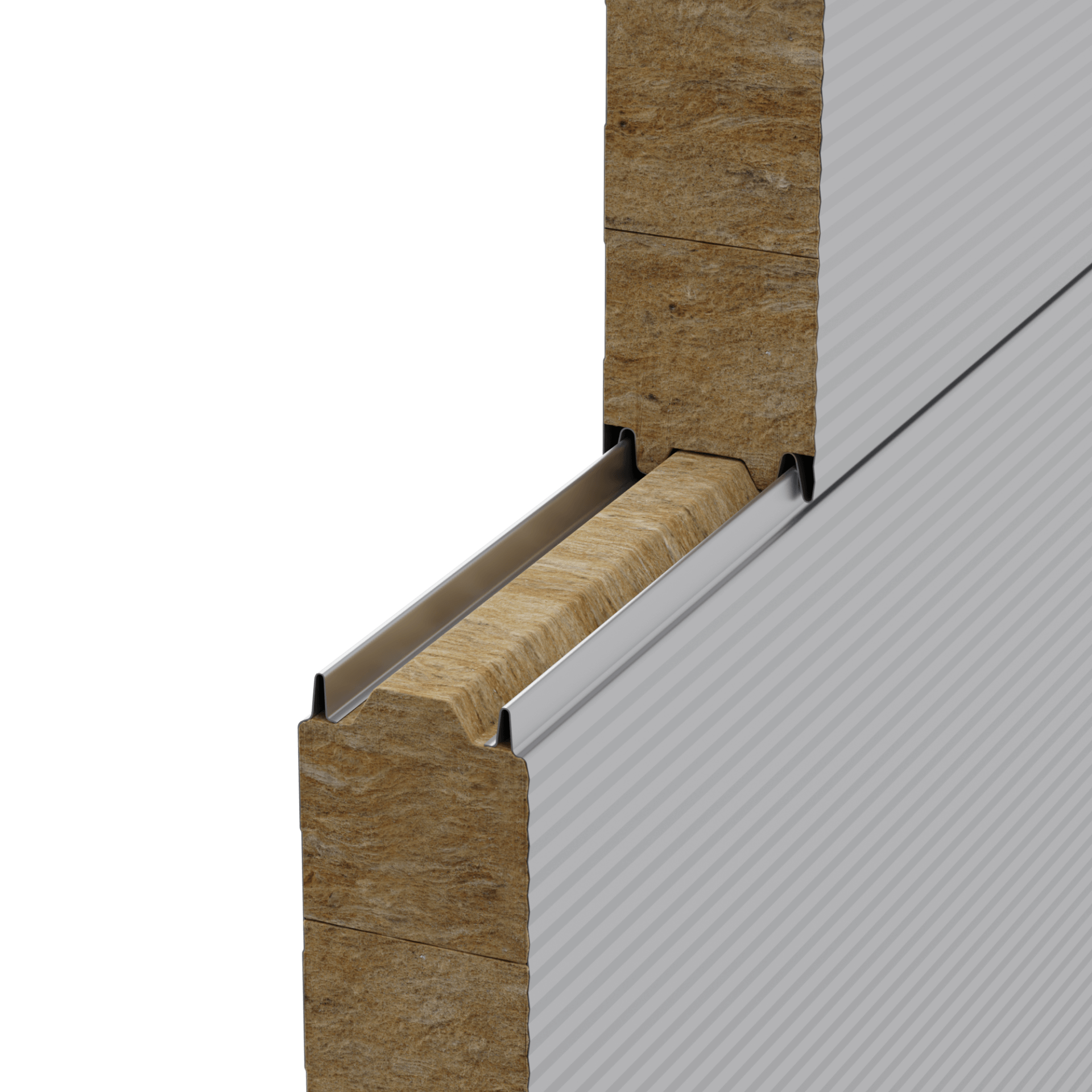

ARPANEL S MiWo Lt sienu sendvičpaneļi – standarta stiprinājumu sistēma
Tā ir mūsdienīga sienas sendvičpaneļu līnija ar paaugstinātiem siltumizolācijas rādītājiem. ARPANEL S MiWo Lt sastāv no diviem tērauda apšuvumiem – iekšējā un ārējā –, kas izgatavoti no cinkota un pārklāta tērauda loksnēm, kā arī konstrukcijas un siltumizolācijas serdes no minerālvates. Pateicoties minerālvates izmantošanai, serde nodrošina izcilas ugunsdrošības īpašības, kā arī augstu siltuma un skaņas izolāciju. Apvienojumā ar augstas kvalitātes cinkotu tēraudu, panelim ir lieliska mehāniskā izturība un ilgmūžība. Sendvičpaneļu uzbūve ļauj ātri un ērti veikt montāžu gan horizontāli, gan vertikāli. ARPANEL S MiWo Lt ir ideāls risinājums objektiem, kuros svarīga ir ugunsdrošība un A2 reakcijas uz uguni klases prasību izpilde.
| Biezums [mm] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | ||
| Stiprinājumu sistēma | standarta | ||||||||
| Izolācijas pildījums | MiWo minerālvate | ||||||||
| Plāksnes platums [mm] | 1000 / 1100 / 1150 | ||||||||
| Pieejamie garumi [m] | 2-14,5 | ||||||||
| Apšuvuma biezums [mm] | ār. 0,5-0,7 / iekš.0,5-0,7 | ||||||||
| Pildījuma blīvums [kg/m³] | 85±10% | ||||||||
| Svars [kg/m²] | 16,1 | 17,8 | 19,5 | 22,0 | 22,9 | 24,6 | 26,3 | ||
| Siltuma caurlaidības koeficients Ud,S = W/[m² x K] | 0,46 | 0,37 | 0,31 | 0,25 | 0,23 | 0,21 | 0,19 | ||
| Ugunsgrēka īpašības: | |||||||||
| saskaņā ar. PN-B-02867 | NRO | ||||||||
| saskaņā ar. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| saskaņā ar. PN-EN 13501-2 VERTIKĀLS | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| saskaņā ar. PN-EN 13501-2 LĪMENIS | NPD | NPD | E 45 / EI 45 |
E 45/ EI 45 |
E 45 / EI 45 |
E 45 / EI 45 |
E 180 / EI 120 |
||
| Īpatnējā skaņas izolācija [Rw(C,Ctr) dB] | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| Skaņas absorbcijas koeficients [αw] | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
Ārējā apšuvuma profils
Iekšējā apšuvuma profils

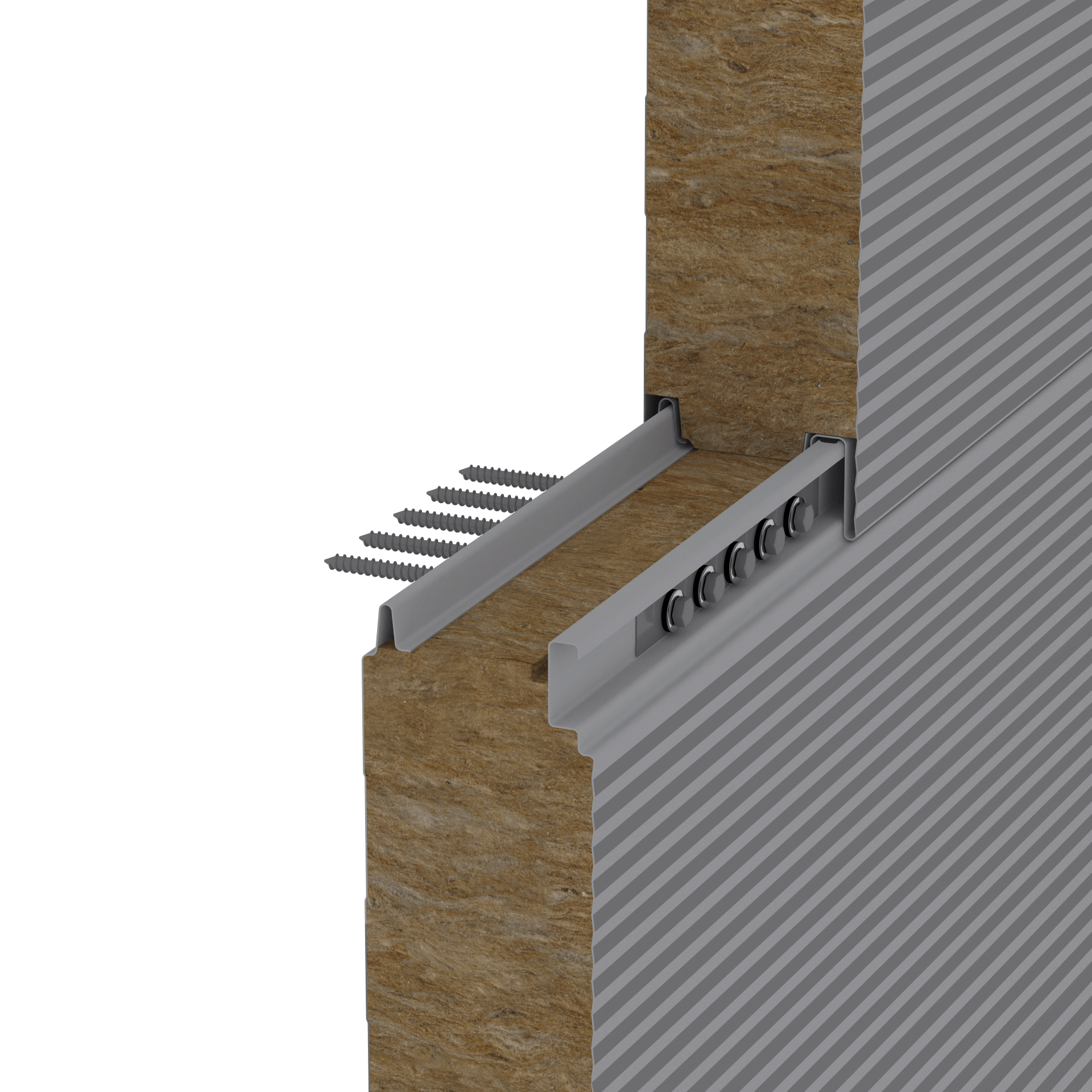

ARPANEL SU MiWo sienu sendvičpaneļi – slēptā stiprinājumu sistēma
ARPANEL SU MiWo ir sienas sendvičpaneļi ar minerālvates serdi un slēptu stiprinājuma sistēmu, kas nodrošina augstu ugunsdrošību un lielisku akustisko veiktspēju. Inovatīvais savienojuma mehānisms ar speciālu spiediena sadalītāju nodrošina īpaši estētisku fasādes izskatu bez redzamiem stiprinājumiem. Paneļus iespējams montēt gan vertikāli, gan horizontāli uz tērauda, dzelzsbetona vai koka konstrukcijām. Slēdzene un spiediena sadalītājs izstrādāti tā, lai nodrošinātu maksimālu savienojuma un stiprinājuma vietas nestspēju. Šis risinājums ir piemērots rūpnieciskām, noliktavu, ražošanas, tirdzniecības un sabiedriskām ēkām, kurās noteiktas paaugstinātas prasības ugunsdrošībā un skaņas izolācijā.
| Biezums [mm] | 100 | 120 | 150 | 200 | 242* | ||||
| Stiprinājumu sistēma | slēptā | ||||||||
| Izolācijas pildījums | MiWo minerālvate | ||||||||
| Plāksnes platums [mm] | 1000 | ||||||||
| Pieejamie garumi [m] | 2-14,5 | ||||||||
| Apšuvuma biezums [mm] | ār. 0,5-0,7 / iekš. 0,5-0,7 | ||||||||
| Pildījuma blīvums [kg/m³] | 105±10% | ||||||||
| Svars [kg/m²] | 20,5 | 22,6 | 25,9 | 31,3 | 35,8 | ||||
| Siltuma caurlaidības koeficients Ud,S = W/[m² x K] | 0,39 | 0,32 | 0,26 | 0,20 | 0,16 | ||||
| Ugunsgrēka īpašības: | |||||||||
| saskaņā ar. PN-B-02867 | NRO | ||||||||
| saskaņā ar. PN-EN 13501-1 | A2-s1,d0 | ||||||||
| saskaņā ar. PN-EN 13501-2 VERTIKĀLS | E 30/EI 30 | E 45/EI 45 | E 60/EI 60 | E 90/EI 90 | E 120/EI 120 | ||||
| saskaņā ar. PN-EN 13501-2 LĪMENIS | NPD | NPD | NPD | NPD | NPD | ||||
| Īpatnējā skaņas izolācija [Rw(C,Ctr) dB] | 31 (-2;-3) | 30 (-2;-4) | 31 (-2;-3) | 30 (-2;-4) | 30 (-2;-4) | ||||
| Skaņas absorbcijas koeficients [αw] | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | ||||
| *Biezums 242 mm tiek ražots pēc īpaša pasūtījuma, pēc konsultēšanās ar ražotāju. | |||||||||
